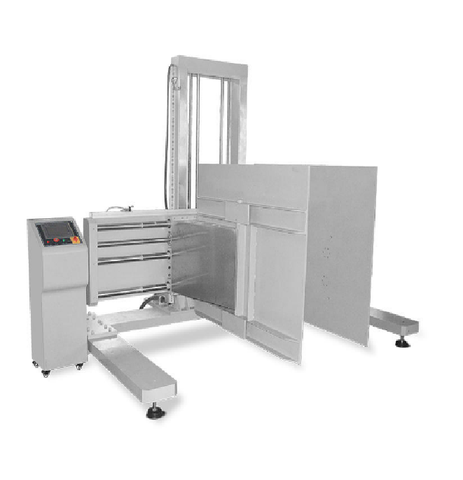

Máy kiểm tra lực kẹp bao bì HD-A534

Còn hàng

Liên hệ

Máy kiểm tra lực kẹp bao bì HD-A534

Model: HD-A534

Hãng sản xuất: HAIDA - Trung Quốc

Xuất xứ: Trung Quốc

Đặc điểm:

1.Trước khi đặt sản phẩm đã đóng gói giữa các tấm, hãy xác minh rằng lực kẹp bằng cách sử dụng chỉ báo kẹp. Chỉ báo nên được đặt giữa các trục của các điểm khớp trục lăn khoảng 1/2 chiều lên trên đĩa.

2.Mỗi lần sản phẩm được kẹp, lực phải được tác dụng trong thời gian tối thiểu là 15 giây và không quá 1 phút.

3. Tác dụng lực kẹp lên mẫu với các tấm nằm trên sàn và mép trước của tấm phẳng với mặt trước của gói (xem ảnh tấm phẳng 4). Nếu gói hàng quá lớn để các kẹp có thể dốc ra mép trước (ví dụ: tủ lạnh lớn, máy kéo, v.v.), hãy kẹp càng gần mép càng tốt.

4. Kẹp sản phẩm tổng cộng 10 lần theo hướng xả.

5. Tác dụng lực kẹp lên sản phẩm đã đóng gói với các tấm ở vị trí lệch 6 × 6 inch (15,2x15,2cm) (xem hình 5). Cả kích thước chênh lệch ngang và dọc đều được đo ở góc dưới cùng phía trước của trục lăn. Nếu gói hàng quá lớn để kẹp được định vị cách mép trước 6 inch (ví dụ: tủ lạnh lớn, máy kéo, v.v.), hãy kẹp càng gần vị trí này càng tốt.

1) Ngoại lệ số 1: đối với các sản phẩm lớn có rãnh trượt bên ngoài rõ ràng, có thể nhìn thấy được (xem hình 6), thử nghiệm kẹp bù không được tiến hành nếu sản phẩm không vượt ra ngoài bất kỳ phần nào của rãnh trượt và có một số hình thức xử lý hoặc ghi chú điều đó chỉ ra để kẹp chỉ từ thanh trượt. Nếu không có hình ảnh hoặc không chỉ ra điều này hoặc có một số phần nhô ra ngoài đường trượt, thì toàn bộ quy trình kiểm tra kẹp được tiến hành.

2) Ngoại lệ số 2: Nếu chiều cao của sản phẩm, khi được đặt theo hướng vận chuyển bình thường, là ≤ 12 inch, thì thử nghiệm độ lệch 6 x6 inch sẽ không được tiến hành.

6. Kẹp sản phẩm tổng cộng 10 lần bằng kẹp ở vị trí lệch 6 x6 inch.

7. Lặp lại bước 5.2.5 ngoại trừ vị trí kẹp lệch 2 x6 inch. Độ lệch 2 x6 inch tương tự như độ lệch 6 x6 inch ngoại trừ các tấm được định hướng sao cho chúng cách sàn 2 inch và lùi lại 6 inch từ mép trước của gói. Nếu gói hàng quá lớn để các kẹp được định vị cách mép trước 2 inch (ví dụ: tủ lạnh lớn, máy kéo, v.v.), hãy kẹp càng gần vị trí này càng tốt.

8. Lặp lại việc xả phẳng và kẹp lệch trên tất cả các mặt khác của sản phẩm được chỉ ra trong đồ họa xử lý để có thể chấp nhận cho việc xử lý kẹp.

Theo tiêu chuẩn đánh giá, nếu có một mục không đạt yêu cầu trong bài kiểm tra, thì hãy đưa ra “Phiếu xử lý lỗi kiểm tra

Phương pháp thử nghiệm nén kẹp của các sản phẩm nhỏ

Trước khi kiểm tra kẹp, hãy xác minh rằng kẹp để sử dụng chỉ báo lực kẹp. Chỉ báo nên được đặt giữa các trục của các điểm khớp trục lăn khoảng 1/2 chiều lên trên đĩa.

Trong quá trình thử nghiệm nén kẹp đối với các sản phẩm nhỏ, 4 mẫu sẽ được sử dụng như được nêu dưới đây.

1. Nếu, khi được định hướng để kiểm tra kẹp (dựa trên đồ họa xử lý) các cạnh vuông góc với các tấm của một mẫu đơn ≤ 24 ”(61cm), thì 4 mẫu phải được đặt trong một cạnh nhau” như hình minh họa đến hình 1 (với 2 mẫu ở dưới cùng và 2 mẫu ở trên)

2. Nếu, khi được định hướng để kiểm tra kẹp mà các cạnh vuông góc với các tấm của một mẫu đơn là> 24 ”(61cm), thì 4 mẫu phải được đặt theo hướng từ trên xuống dưới như hình 2. Nếu, khi đặt 4-cao, bất kỳ mẫu nào trong số các mẫu nằm hoàn toàn trên đỉnh của tấm, chỉ có thể lấy mẫu đó ra khỏi kẹp theo hướng này (hình 3 cho thấy 3 MHC đã sẵn sàng để kiểm tra kẹp với mẫu thứ 4 được lấy ra khỏi thử nghiệm theo hướng này)

3 Mỗi lần kẹp mẫu, lực phải được tác dụng trong thời gian tối thiểu là 15 giây và không quá 1 phút.

4. Áp dụng lực kẹp lên các mẫu có đĩa nằm trên sàn và mẫu nằm ngang với mép trước của đĩa (xem hình 2). Nếu các mẫu quá lớn để các kẹp có thể nằm ngang với mép trước, hãy kẹp càng gần mép càng tốt.

5.Nắp sản phẩm tổng cộng 10 lần với các kẹp theo hướng phẳng.

6. Tác dụng lực kẹp lên sản phẩm được đóng gói với các tấm ở vị trí lệch 2 × 2 inch (xem hình 3). Cả kích thước chênh lệch ngang và dọc đều được đo ở góc dưới cùng phía trước của trục lăn. Nếu gói hàng quá lớn để các kẹp được định vị cách mép trước 2 inch, hãy kẹp càng gần vị trí này càng tốt.

7. Kẹp sản phẩm tổng cộng 10 lần bằng các kẹp ở vị trí lệch.

8. Lặp lại việc cắm phẳng và cắm bù 2x2 inch trên tất cả các mặt khác của sản phẩm được xác định trong đồ họa xử lý là có thể chấp nhận được đối với việc xử lý kẹp. Xin lưu ý, tùy thuộc vào hình dạng hộp, bạn có thể sử dụng cả hướng cạnh nhau và hướng từ trên xuống trong quá trình thử nghiệm kẹp.

Thông số kỹ thuật:

Model: HD-A534

Tối đa Lực: 400 ~ 3000Lb

Trọng lượng mẫu tối đa: 600kg (có thể được tùy chỉnh)

Load cell: 4 cảm biến lực cho độ chính xác cao nhất

Hệ thống ontrol C: Bộ điều khiển màn hình T ouch, W cảm ứng 7, giao diện RS-232

Động cơ: Động cơ servo Panasonic với hệ thống truyền động tốc độ biến đổi DC , trục vít me bi cơ khí chính xác cao

F orce đọc : kgf, Ibf, N , KN, T, v.v.

Độ phân giải: 1/25 0,000

Tải chính xác: trong khoảng ± 0. 2 5%

Song song của mảng : Song song trong phạm vi ± 2,5mm

kích thước tấm đèn: Chiều cao 48 inch X chiều sâu 48 inch
